管道施工中離心泵怎樣安裝才能更好的運行？

信息來源：中升管業 時間：2019-06-18 15:46:52 瀏覽次數:-

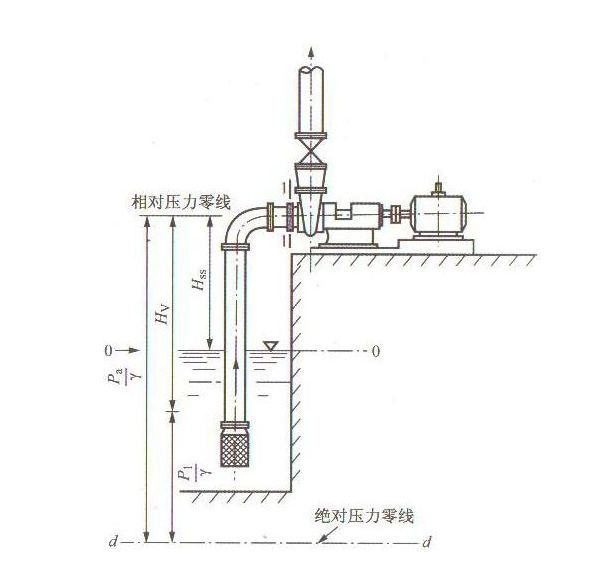

離心泵PID

管道系統的設計對離心泵的正常運行具有重要影響。必須仔細考慮泵的設計、吸入管道設計，吸入與排出管道尺寸以及管道支撐等項目。

排放管尺寸的選擇主要是在于每個項目的成本考慮。必須將各種管道尺寸的成本所產生的摩擦損耗與所需的泵尺寸、功率成本進行比較。吸入管道的尺寸和設計更為重要，許多離心泵故障是由于吸入條件差造成的，吸入管不應小于泵的吸嘴，在大多數情況下應至少大一個尺，吸水管應盡可能短而直。

除非吸入條件非常好，否則吸入管的速度應在每秒1.0-1.5米的范圍內。較高的速度會增加摩擦損耗，導致一些空氣和蒸汽分離的麻煩。當彎頭或三通位于泵吸嘴附近時，這更加復雜。在這種情況下，不均勻的流動蒸汽分離使液體不均勻地填充葉輪。這會擾亂液壓平衡，從而導致噪音，振動空化和過度的軸偏轉。氣蝕，腐蝕損壞，軸斷裂能導致軸承過早失效等。

在涉及抽吸升降的泵裝置中，吸入管路中的氣穴是一個麻煩的來源。吸入管必須是精確水平，或者從貯槽到泵的向上均勻傾斜。沒有空氣可以收集的高點，并導致泵失去其質量。應始終使用偏心而非同心的減速器，并采用平頂側面。

如果在雙吸泵的吸入口處需要彎頭，彎頭應處于垂直位置。如果由于某種原因需要使用水平彎頭，應該使用一個長半徑的彎頭，在彎頭和泵吸之間應該至少有五個直徑的直管。

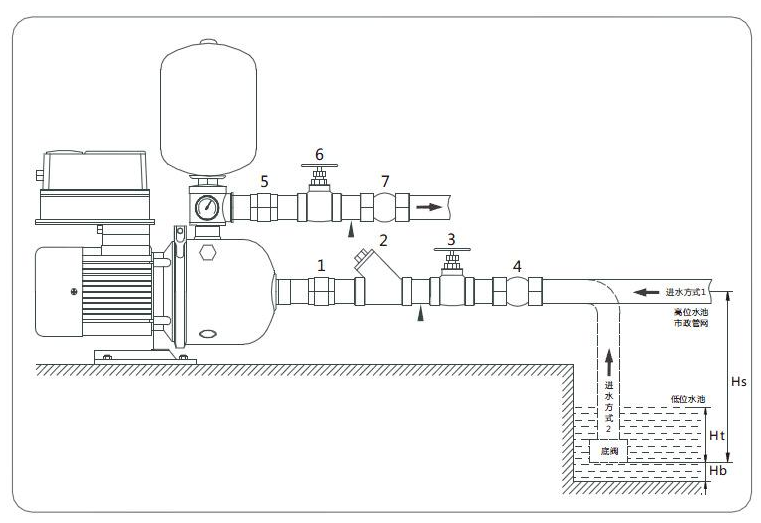

離心泵施工

位置的選擇

化學和石化工廠中泵的共同位置在相應等級的管道下。

泵應放置在容器的附近或者下方，以便抽吸，以便泵需要凈正吸入壓頭。

泵所需的吸入管路尺寸的減少應使用偏心減速器，平面朝上，以避免蒸汽袋積聚。吸入管路方向的變化應距離泵吸入口至少600mm。

間隙和管道應允許自由進入驅動器和泵的一側。在進行大部分維護和調整時，必須能夠很好地進入壓蓋/密封和聯軸器。

正常的管道柱間距為6m/時，通常在柱之間只能安裝兩個平均尺寸的泵，泵之間的間隙優選為1m。

任何結構/鋼結構與泵排出管之間的間隙最小為0.75m。對于高達18千瓦的小型泵，泵之間的間隙應至少為

0.9米。工作通道提供出2 - 2.5米的空間。

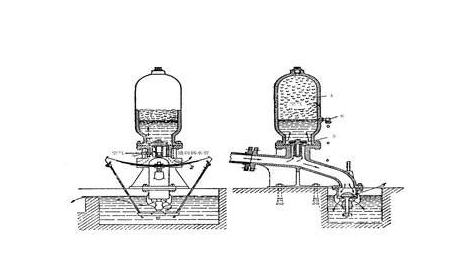

離心泵的距離

對于重量超過25Kg的泵或電動機，應提供升降方式。

泵管道的施工步驟

步驟1：收集P＆ID和泵數據表。

步驟2：研究泵數據表并收集類似（容量/揚程）泵尺寸/噴嘴位置。

步驟3：分析單元繪圖計劃中提供的位置和空間，以及吸入和排出管路。

步驟4：檢查周圍的維護/操作空間和提升設施。

步驟5：根據泵型號的要求找到控制站，電動按鈕站，電氣溝槽，過程流體排放，沖洗/冷卻連接。

步驟6：檢查吸入和排出管路上所有閥門手輪的高度，并在需要時為閥門操作提供通用平臺。

步驟7：根據P＆ID為所有項目制作吸入和排出管線的Iso草圖，并與過程工程師討論任何變化。

步驟8：如果需要，最終確定生產線的支持并進行壓力分析。

步驟9：獲取噴嘴負載的應力分析報告。將允許負載與實際負載進行比較，以進行任何更改和最終確定。

步驟10：確定泵/排水溝或溝槽/電纜線路的位置，并向民用建筑物發布民用信息以進行基礎設計。

步驟11：在基座上保留必要的插板，以支撐按鈕開關，用于沖洗/冷卻歧管的小線。
