pe管規格-如何影響管道系統設計的一些因素！

信息來源：中升管業 時間：2019-05-19 16:04:25 瀏覽次數:-

在我們管道設計部門，決定管道尺寸與長度是任何項目最重要決策之一，需要充分考慮各種參數，通過適當?shù)某叽缬嬎?、確定管路尺寸。

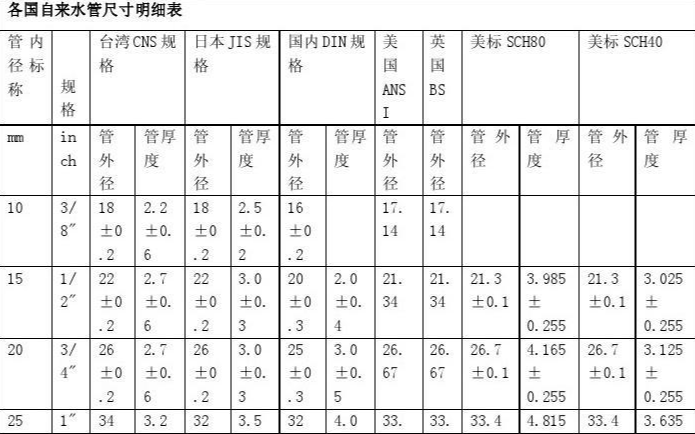

管路寸規格表

管線尺寸的主要目的是：

a.管道尺寸（適用于常見的水流體，氣體等應用）的目的是填寫P＆ID（數據表和生產線列表中的相應數據）

b.確定泵頭要求

c.滿足設計過程參數，如流量、速度和壓力。

下面介紹在設計管道尺寸調整期間必須考慮的幾個因素。

線尺寸決定受以下因素影響：

經濟學

管路規模決策具有經濟影響，包括：

a.管道成本

b.管道支撐的成本

c.工作壓力/功率要求

尺寸較小的液體管線將需要較大的系統供應壓力（由于較高的摩擦損失），并且可能需要較大的泵和泵電機，從而增加設備資金成本和操作成本。另一個需要考慮的因素是管道（包括閥門）的成本,因此，管道規模涉及多個經濟因素以及其他影響。

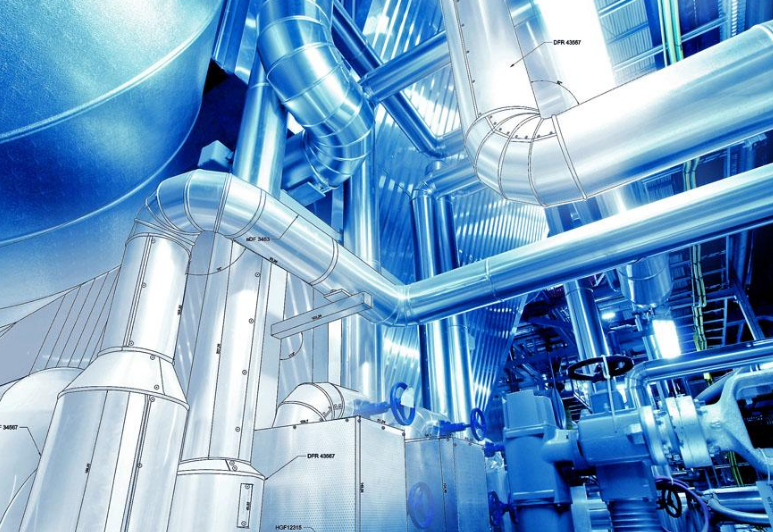

管路系統

速度/湍流：

a.在可壓縮流體（空氣蒸汽，氮氣等）中，唯一的設計問題是避免聲速（通常高于100英尺/秒）。

b.在非衛生液體應用中，除非存在漿料流，否則速度和湍流通常不是問題。

c.對于衛生，不可壓縮的應用（我們最常見的設計），速度和湍流是最需要關注的問題。必須保持完全湍流，以避免管道系統中可以促進細菌生長的停滯區域。

壓降效果：

系統內壓降的影響與系統的經濟性密切相關。較小的管道尺寸導致較大的壓降要求; 經濟方面的考慮需要在管道尺寸和泵/功率要求之間取得平衡，以克服通過系統的壓力損失。

節約目的：

在生物制藥工業中，某些產品液體可能具有極高的價值，并且管道系統中的滯留量可能是主要關注點。除了最小化管道系統的長度和管道系統的回收能力之外，可以選擇較小的管線尺寸，以進一步最小化管道中滯留的液體造成流失。即使壓降超過標準范圍，這也成為確定尺寸的控制標準。

空間：

通常，空間要求在生物制藥工業中不是重要的問題，因為大多數管道尺寸直徑小于6英寸。當使用現有的管架，管道緊密的管道或重力排水系統時，空間可能是一個問題。與管道設計師的溝通將確定考慮空間的關鍵區域。
