我們了解的熔接過(guò)程：
高密度聚乙烯管道（HDPE）中的對(duì)接焊接操作融合，它是基于兩個(gè)表面的結(jié)合，對(duì)其施加特定的加熱溫度而加熱，從兩點(diǎn)之間施加精確的壓力，直到兩個(gè)表面最終得到融合。

熱量改變塑料分子結(jié)構(gòu)，從結(jié)晶狀態(tài)變?yōu)闊o(wú)定形狀態(tài)，因此當(dāng)進(jìn)行壓力時(shí)產(chǎn)生這些分子的混合物。通過(guò)冷卻，分子恢復(fù)到結(jié)晶狀態(tài)，實(shí)現(xiàn)了出色的焊接效果。

在我們?nèi)粘０惭b施工中，如果焊接過(guò)程一旦完成，誰(shuí)也不想出現(xiàn)返工的現(xiàn)象，有些沒(méi)有按照正確的操作流程來(lái)實(shí)施，我們必須返工，切斷管道并逐步重復(fù)整個(gè)焊接焊接操作。

正確的焊接過(guò)程如下：

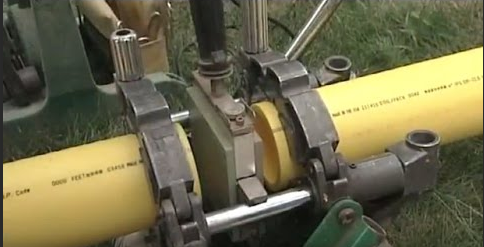

安裝對(duì)接焊接設(shè)備（有機(jī)械式液壓設(shè)備）我們必須遵循制造生產(chǎn)商的說(shuō)明書(shū)來(lái)規(guī)范操作。

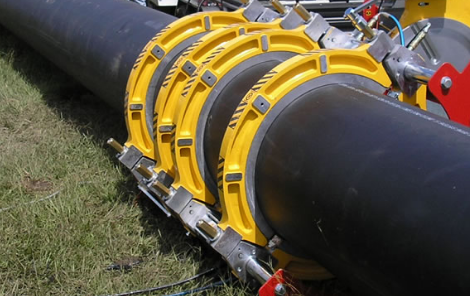

為了能夠很好的施工基礎(chǔ)，必須使用壓力機(jī)將兩個(gè)管道側(cè)面對(duì)準(zhǔn)，以避免軸向移動(dòng)。

一旦它們對(duì)齊并清潔，就必須加熱熱電偶直至達(dá)到適當(dāng)?shù)娜刍瘻囟龋涸诒诤裥∮?0mm的情況下，它將在210±5ºC之間振蕩，壁厚大于10mm。它將在200±之間。
待焊接的表面必須按壓熱電偶，其強(qiáng)度與管道直徑成比例，然后逐漸減小，直到圍繞圓周形成規(guī)則的珠子。（看看機(jī)器的焊接表）。
一旦加熱時(shí)間結(jié)束，取下熱電偶（注意不要接觸柔軟的材料），以便短暫地檢查，兩端是否具有相同的融合均勻。
立即放在一起，兩端從1.5Kg開(kāi)始逐漸施加從最低到最高的強(qiáng)度（將由管道厚度表示）。強(qiáng)度（看機(jī)器的焊接臺(tái)）。

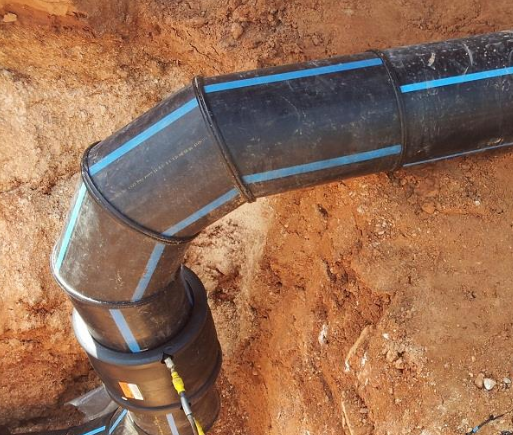

對(duì)于珠子的形成，最終壓力應(yīng)該等于第一個(gè)壓力，并保持與焊接臺(tái)上指示的時(shí)間相同的時(shí)間，而不用水，溶劑或水流加速該過(guò)程。

注：起始加熱強(qiáng)度，起始焊接強(qiáng)度，加熱時(shí)間和冷卻時(shí)間等參數(shù)是制造商的建議，它們將包含在焊接工作臺(tái)內(nèi)的規(guī)格中。
